Однорідне магнітне поле представляє собою унікальну фізичну модель, у якій вектор магнітної індукції зберігає постійні значення модуля та напрямку в кожній точці заданого просторового регіону. Ця ідеалізація дозволяє з математичною точністю описувати взаємодію поля з зарядженими частинками та струмами, формуючи основу для аналізу складних явищ магнетизму.
На відміну від природних або штучних полів, що завжди містять градієнти та неоднорідності, однорідне поле виступає як еталон чистоти магнітного впливу. Воно проявляється в паралельних силових лініях, рівномірно розподілених у просторі, і лежить в серці багатьох ключових технологій — від медичної візуалізації до прискорення елементарних частинок.
Сучасні методи наближення такої однорідності, зокрема за допомогою котушок Гельмгольца чи надпровідних систем, досягли вражаючих результатів. У 2026 році дослідницькі МРТ-сканери для людей оперують полями до 11,7 тесла з однорідністю на рівні часток на мільйон, відкриваючи нові горизонти для діагностики та фундаментальних досліджень.
Визначення та ключові властивості однорідного магнітного поля
Однорідне магнітне поле — це ділянка простору, де в кожній точці вектор магнітної індукції mathbfB має однакову величину та один і той самий напрямок. Немає ані посилення, ані послаблення, ані повороту силових ліній. Така константа створює ідеальні умови для передбачуваних експериментів і точних розрахунків.
Силові лінії (лінії магнітної індукції) у цьому випадку перетворюються на паралельні прямі, розташовані на строго однаковій відстані одна від одної. Вони нагадують нескінченні паралельні рейки, якими рухається невидимий потік сили без жодних вихорів чи згущень. Якщо лінії напрямлені до спостерігача, їх зображають крапками; якщо від спостерігача — хрестиками. Ця проста візуалізація одразу передає головну ідею: поле «плоске» і «рівне».
З рівнянь Максвелла випливає, що в області без струмів (nabla × mathbfB = 0) і з нульовою дивергенцією (nabla · mathbfB = 0) поле справді може бути постійним. Однорідність — це природний наслідок симетрії та відсутності джерел у середині розглянутої зони. Будь-яке відхилення одразу сигналізує про наявність струмів, феромагнетиків чи градієнтів поблизу.
Найважливіше: у однорідному полі магнітна сила не виконує роботи над зарядженою частинкою. Вона лише змінює напрямок швидкості, залишаючи модуль швидкості незмінним. Це фундаментальна властивість, яка відрізняє магнетизм від електрики.
Як створити однорідне магнітне поле: від шкільної лабораторії до надпровідних систем
Найпростіший шлях до однорідного поля — довгий соленоїд. Коли струм тече по щільно намотаній котушці, всередині, далеко від торців, поле стає майже ідеально рівним. Формула для нескінченного соленоїда звучить так: B = mu₀ n I, де n — кількість витків на одиницю довжини, I — сила струму, mu₀ — магнітна стала. На практиці беруть соленоїд довжиною в 5–10 разів більшою за діаметр — і в центральній частині однорідність вже достатня для більшості шкільних і студентських дослідів.

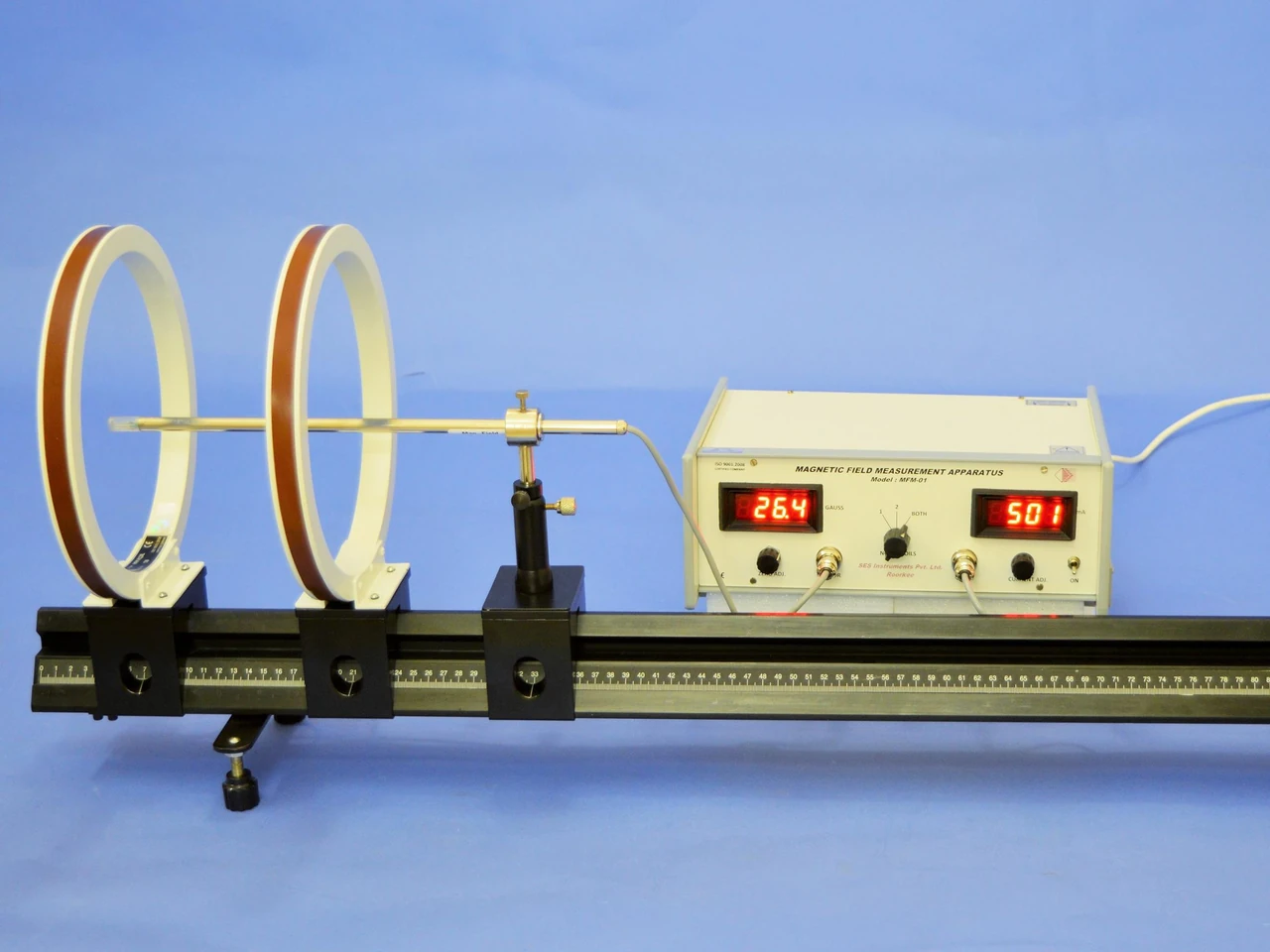

Коли потрібна компактна зона високої однорідності, на допомогу приходять котушки Гельмгольца. Дві однакові котушки розташовують на відстані, що дорівнює їхньому радіусу. У центрі системи другі похідні поля взаємно компенсуються, і однорідність значно зростає. Точна формула для поля в центрі: B = ( (4)/(5) )^(3/2) (mu₀ N I)/(R) ≈ 0,7155 (mu₀ N I)/(R), де N — кількість витків в одній котушці, R — радіус. Така конструкція стала класикою лабораторних стендів у всьому світі.
Для ще вищої однорідності (до часток на мільйон) сучасні лабораторії використовують багатосекційні системи з активними та пасивними шим-елементами. А для найпотужніших полів — надпровідні магніти, охолоджені рідким гелієм або сучасними кріокулерами. Вони здатні створювати стабільні поля в десятки тесла на великих об’ємах.
Рух заряджених частинок у однорідному магнітному полі
Коли заряджена частинка влітає в однорідне поле, її доля залежить від кута між швидкістю та вектором mathbfB. Якщо швидкість паралельна полю — частинка летить прямолінійно, ніби нічого не сталося. Якщо перпендикулярна — виникає сила Лоренца mathbfF = q (mathbfv × mathbfB), яка закручує траєкторію в коло.
Радіус цього кола визначається балансом магнітної та відцентрової сил: r = (m v_perp)/(q B). Частота обертання (циклотронна частота) omega = (q B)/(m) не залежить від швидкості частинки! Саме ця незалежність зробила можливим створення циклотронів — прискорювачів, де частинка багато разів проходить прискорюючу щілину на одній і тій самій частоті.
Якщо швидкість має і паралельну, і перпендикулярну складові, траєкторія перетворюється на гвинтову лінію — спіраль, що «накручується» на силові лінії поля. Це один із найгарніших і найкорисніших рухів у фізиці елементарних частинок.
У релятивістському режимі (коли швидкість наближається до світлової) маса частинки зростає, і циклотронна частота падає. Тому сучасні прискорювачі переходять на синхротрони з змінним полем або частотою. Але в нерелятивістській області однорідне поле залишається ідеальним «диригентом» для заряджених частинок.
Сила Ампера та момент сил на струмові контури
Провідник зі струмом у однорідному полі відчуває силу Ампера mathbfF = I (mathbfL × mathbfB). Якщо провідник перпендикулярний до поля, сила максимальна. Коли ж розглядаємо замкнутий контур (рамку, котушку), з’являється момент сил, що намагається повернути контур так, щоб його магнітний момент boldsymbolmu = I mathbfS був паралельний полю.
Потенціальна енергія такого диполя в полі дорівнює U = -boldsymbolmu · mathbfB. У однорідному полі градієнт енергії відсутній, тому чистої поступальної сили немає — лише обертальний момент. Саме тому компасна стрілка повертається, але не «повзе» до сильнішого місця. Це фундаментальна відмінність від неоднорідного поля.
Однорідне поле проти неоднорідного: порівняння в таблиці
| Аспект | Однорідне поле | Неоднорідне поле |
|---|---|---|
| Силові лінії | Паралельні прямі, рівновіддалені | Криві, згущуються або розріджуються |
| Сила на магнітний диполь | Лише обертальний момент | Є поступальна сила (F ∝ ∇(μ·B)) |
| Рух заряджених частинок | Кола, гвинти, прямі лінії | Складні траєкторії зі зміною радіуса |
| Типові застосування | МРТ, циклотрони, ЯМР-спектроскопія, лабораторні еталони | Магнітна сепарація руд, магнітна левітація, фокусування пучків |
Ця таблиця чітко показує: однорідне поле — інструмент прецизійного контролю та вимірювань, а неоднорідне — засіб для переміщення та розділення речовин.
Застосування однорідного магнітного поля в сучасних технологіях
Медична томографія (МРТ) — найяскравіший приклад. Щоб отримати чітке зображення без артефактів, поле в зоні сканування повинно бути однорідним до 1–10 ppm. Головний надпровідний магніт створює базове поле, а система шим-катушок доводить однорідність до потрібного рівня. У 2026 році клінічні апарати найчастіше працюють на 1,5 та 3 тесла, а дослідницькі установки досягають 7–11,7 тесла. Вища напруженість дає краще співвідношення сигнал/шум і вищу роздільну здатність.
У фізиці елементарних частинок однорідні поля використовують у мас-спектрометрах (для розділення іонів за масою та зарядом) та в перших етапах прискорювачів. У хімічній спектроскопії ЯМР однорідність поля безпосередньо впливає на ширину спектральних ліній і точність визначення молекулярної структури.
Ефект Зеемана — ще одне фундаментальне явище, яке спостерігається саме в однорідному полі. Атомні рівні розщеплюються пропорційно до напруженості поля, і це розщеплення дозволяє прецизійно вимірювати магнітні поля навіть у далеких зірках та лабораторних плазмах.
Практичні поради для роботи з однорідним полем
Якщо ви створюєте лабораторну установку, починайте з перевірки соленоїда або котушок Гельмгольца за допомогою датчика Холла або простого компаса. Вимірюйте поле вздовж осі та в радіальному напрямку — відхилення більше 5 % уже помітно вплине на точність експерименту. Для високоточних робіт обов’язково використовуйте компенсаційні котушки та екранування від зовнішніх полів (включаючи земне).
Пам’ятайте про безпеку: сильні магнітні поля впливають на кардіостимулятори, металеві імпланти та електроніку. Завжди дотримуйтесь правил експлуатації надпровідних систем — раптовий «квенч» (перехід у нормальний стан) супроводжується потужним тепловиділенням і механічними навантаженнями.
У промисловості та наукових центрах для моделювання однорідних полів сьогодні широко застосовують методи скінченних елементів. Програми дозволяють оптимізувати геометрію котушок ще до виготовлення, досягаючи однорідності, яку раніше вважали недосяжною.
Однорідне магнітне поле продовжує залишатися одним із найпотужніших інструментів фізики. Воно не просто «рівне» — воно відкриває двері до точності, яку важко уявити без цієї ідеальної симетрії. Від шкільного соленоїда до 11,7-теcлового МРТ-сканера 2026 року — шлях один: прагнення до чистоти та контролю магнітної сили. І щоразу, коли інженери чи вчені наближаються до цієї ідеальної однорідності, вони отримують нові можливості для досліджень і технологій, які змінюють наше розуміння світу.
