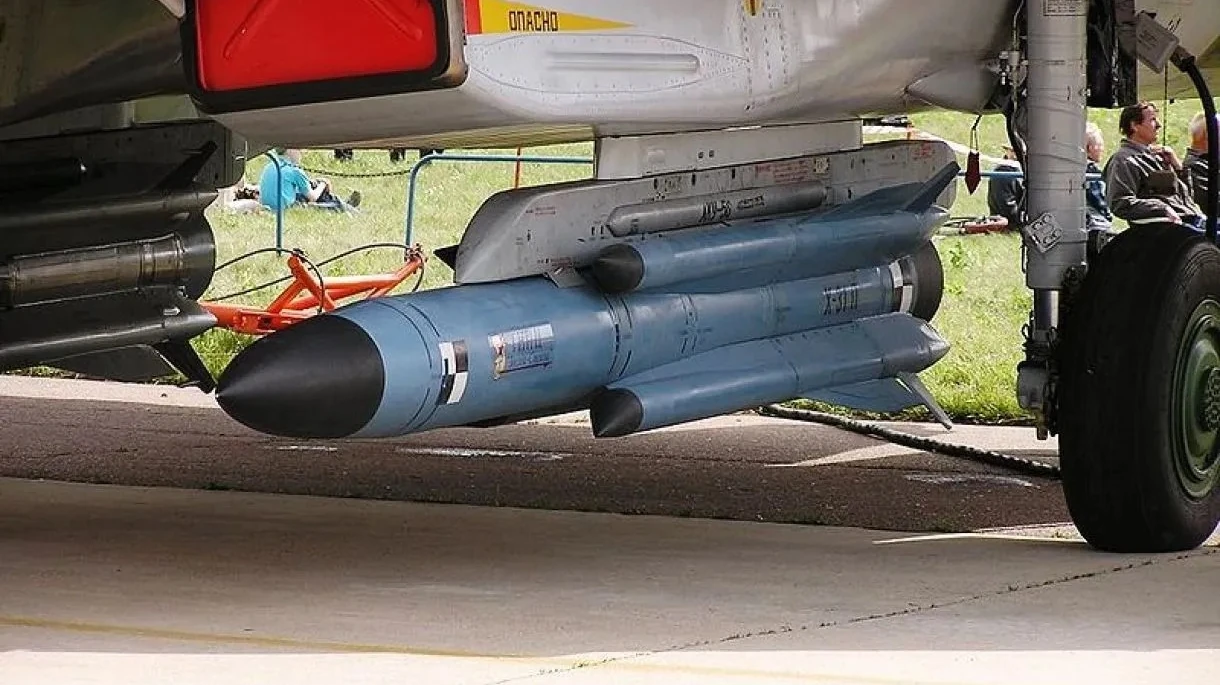

х31п ракета, відома також як Х-31П або виріб 77П, являє собою надзвукову авіаційну протирадіолокаційну ракету, створену для знищення радіолокаційних станцій систем протиповітряної оборони противника. Вона не просто летить до цілі — вона чує невидимий електромагнітний пульс ворожих радарів і прямує саме туди, де цей пульс найсильніший. У сучасних конфліктах така зброя стає ключовим інструментом придушення ППО, дозволяючи авіації атакувати з безпечної відстані.
Основна сила х31п ракети криється в поєднанні пасивної головки самонаведення з прямоточним повітряно-реактивним двигуном. Ця комбінація дає змогу підтримувати надзвукову швидкість майже на всій траєкторії, що робить перехоплення вкрай складним. Модифікації, зокрема Х-31ПД, розширили дальність до 250 кілометрів, а бойова частина посилилася до 110 кілограмів. Для початківців це звучить як технічна деталь, для фахівців — як еволюція, що змінила правила гри в боротьбі з радарами.
У реальних бойових умовах х31п ракета використовується не лише для прямого ураження, а й для зондування ворожих систем. Російська авіація активно застосовувала її в Грузії 2008 року та під час повномасштабного вторгнення в Україну, де ракета допомагала виявляти та вражати РЛС комплексів «Оса», «Бук» та інших. Це не просто зброя — це елемент стратегії, що змушує противника постійно балансувати між включенням радарів і ризиком бути знищеним.
Історія створення: відповідь на американські ЗРК
Розробка х31п ракети почалася в середині 1970-х років в ОКБ «Зірка» під керівництвом Г. Хохлова. Радянські військові були незадоволені можливостями попередньої протирадіолокаційної ракети Х-27ПС — вона не дозволяла безпечно атакувати сучасні на той час американські системи «Improved Hawk» та «Nike Hercules». Носій змушений був заходити занадто близько до зони ураження.
Льотні випробування стартували 1982 року на МіГ-27М. Державні спільні випробування тривали кілька етапів і завершилися успішно в 1988 році. Саме тоді х31п ракета офіційно прийнята на озброєння. Це була перша у світі серійна бойова авіаційна ракета з комбінованим прямоточним двигуном, що забезпечував підтримку високої швидкості на всій траєкторії польоту.
Інженери вирішили не просто збільшити дальність — вони створили принципово нову архітектуру. Твердопаливний прискорювач виводив ракету на потрібну швидкість, після чого вмикався прямоточний двигун на гасі. Така схема дозволила уникнути димного шлейфу, характерного для твердопаливних ракет, і значно підвищити середню швидкість польоту.
Принцип дії: як ракета «чує» ціль
х31п ракета оснащена пасивною радіолокаційною головкою самонаведення. На відміну від активних ГСН, які самі випромінюють радіохвилі, пасивна лише приймає випромінювання ворожої РЛС. Коли радар сканує повітря, він видає себе — і саме цей сигнал ловить ракета.
Модульні головки (ПРГС-4ВП, ПРГС-5ВП, ПРГС-6ВП або широкосмугова Л-112 у модернізованих версіях) перекривають широкий діапазон частот — від 1,2 до 11 ГГц. Це дозволяє уражати радари різного призначення: від ЗРК великої дальності до станцій управління повітряним рухом.
Після старту ракета спочатку піднімається на запрограмовану висоту, потім, коли ціль потрапляє в зону видимості головки, починає пікірування. У Х-31ПД з’явилися два режими захоплення: передстартове (підвішена під літаком) та автономне під час польоту. Така гнучкість підвищує стійкість до перешкод і тимчасового вимкнення РЛС противником.
Аеродинамічна схема — нормальна з Х-подібним розташуванням крил і рулів. Чотири бічні надзвукові повітрозабірники забезпечують стабільну роботу двигуна. Корпус розділений на три функціональні відсіки, що спрощує виробництво та обслуговування.
Технічні характеристики та варіанти
Базова х31п ракета має стартову масу близько 600 кг, довжину 4,7 метра та бойову частину масою 87–90 кг осколково-фугасного типу. Максимальна дальність пуску сягає 110 км, швидкість — до 1000 м/с (понад 3 Маха). Висота застосування — від 100 метрів до 15 кілометрів.
Модернізована версія Х-31ПД отримала подовжений корпус (5,34 м), збільшену до 715 кг масу та бойову частину 110 кг. Дальність зросла до 180–250 км завдяки оптимізації тяги двигуна та більшому запасу палива. Х-31ПК оснастили неконтактним датчиком підриву «Крапля» для ефективнішого ураження антен, винесених на висоту до 15 метрів.
Ось порівняльна таблиця основних варіантів:
| Варіант | Дальність (км) | Стартова маса (кг) | Бойова частина (кг) | Особливості |
|---|---|---|---|---|
| Х-31П (базова) | до 110 | ~600 | 87–90 | Модульні ГСН, прийнята 1988 р. |
| Х-31ПД | 180–250 | 715 | 110 | Широкосмугова ГСН, серія з 2012 р. |
| Х-31ПК | до 110–160 | ~605 | 110 | Неконтактний датчик «Крапля» |
Ці параметри дозволяють носію залишатися поза зоною ураження більшості зенітних комплексів під час пуску. Для порівняння: попередні радянські протирадіолокаційні ракети часто змушували пілота ризикувати, наближаючись до цілі.
Носії та інтеграція в авіаційні комплекси
х31п ракета сумісна з широким спектром носіїв: Су-24М, Су-34, Су-35, МіГ-29 різних модифікацій, МіГ-31, а також експортними варіантами для партнерів Росії. Запуск здійснюється з катапультних пристроїв АКУ-58 або аналогів.
Інтеграція передбачає не лише механічне кріплення, а й обмін даними з бортовою системою цілевказання. Для Су-24М використовувалися комплекси «Фантасмагорія» або «Етнографія», для МіГ-27 — «Прогрес». Сучасні носії, такі як Су-35, дозволяють більш гнучке програмування траєкторії та вибір режиму захоплення цілі ще до старту.
Бойове застосування в реальних конфліктах
У серпні 2008 року під час війни в Грузії Су-34 з допомогою х31п ракети вразив грузинську РЛС поблизу Горі, значно послабивши систему ППО противника. Це стало одним із перших підтверджених випадків ефективного застосування в бойових умовах.
Під час повномасштабного вторгнення в Україну 2022–2026 років Росія почала частіше використовувати х31п ракету. Причина — втрата літаків дальнього радіолокаційного виявлення А-50, що змусило авіацію шукати альтернативні способи виявлення українських РЛС. Ракета застосовувалася як для прямого ураження, так і для зондування — запуски з подальшим аналізом реакції ППО.
Відомі випадки знищення українських комплексів «Оса» та «Бук». Водночас ракета демонструє і обмеження: якщо РЛС вчасно вимикається або використовує сучасні методи маскування (частотна перебудова, маневрування променем), ефективність знижується. Це змушує противника постійно тримати системи в стані підвищеної готовності.
Порівняння з західними аналогами
Найближчий західний аналог — американська AGM-88 HARM. Обидві ракети призначені для придушення ППО, але мають принципові відмінності. HARM — твердопаливна, з меншою середньою швидкістю та дальністю в базових версіях. х31п ракета завдяки прямоточному двигуну зберігає надзвукову швидкість довше, що ускладнює перехоплення.
HARM має кращу стійкість до сучасних засобів РЕБ завдяки вдосконаленим алгоритмам пошуку, однак х31п ракета виграє в дальності у версії ПД. Обидві системи активно модернізуються: в Україні та союзниках використовують HARM з F-16, а Росія розвиває лінійку Х-31ПМ з новими широкосмуговими головками.
Переваги, обмеження та перспективи розвитку
Головна перевага х31п ракети — поєднання високої швидкості, дальності та здатності працювати в умовах активного радіоелектронного протиборства. Прямоточний двигун забезпечує низьку димність і високу ефективність використання палива. Модульність головок самонаведення дозволяє адаптувати ракету під різні типи цілей без кардинальної переробки.
Обмеження очевидні: ракета потребує випромінювання РЛС для надійного наведення. Сучасні системи ППО все частіше використовують пасивні методи виявлення, частотну перебудову та маневрові антени. Крім того, висока швидкість ускладнює корекцію траєкторії в реальному часі при зміні цілі.
Перспективи пов’язані з подальшою модернізацією — новими широкосмуговими головками, покращеними алгоритмами стійкості до перешкод та інтеграцією з мережецентричними системами управління. У найближчі роки можна очікувати появи варіантів з розширеним діапазоном частот та підвищеною стійкістю до засобів РЕБ.
х31п ракета продовжує залишатися одним із найефективніших інструментів придушення ППО в арсеналі російської авіації. Її еволюція від базової моделі 1988 року до сучасних модифікацій з дальністю понад 200 кілометрів демонструє, як інженерна думка адаптується до викликів сучасної війни. Для тих, хто вивчає тактику повітряних операцій, розуміння принципів роботи цієї ракети відкриває глибше бачення балансу між наступальними та оборонними технологіями в небі.
