Спутниковый тюнер преобразует слабый сигнал из космоса в чёткое изображение и чистый звук на экране. Процесс состоит из трёх главных этапов: правильное соединение кабеля от антенны с тюнером, выбор оптимального способа передачи картинки на телевизор и точная настройка параметров спутника. Если сделать всё внимательно, каналы появятся уже через 15–20 минут.
Современные телевизоры часто имеют встроенный DVB-S2 тюнер, поэтому отдельное устройство нужно не всегда. Когда же ресивер всё-таки необходим, лучший результат даёт HDMI-кабель — он передаёт Full HD и даже 4K без потерь. Для старых моделей подходят «тюльпаны» или SCART, но качество будет ниже.
Главное — проверить плотность всех соединений, выставить правильные частоты LNB и не забыть выбрать источник сигнала на пульте телевизора. После этого остаётся лишь запустить поиск каналов и наслаждаться любимыми передачами.
Что понадобится перед началом работы
Без качественного комплекта оборудования даже самая детальная инструкция не сработает. По моему опыту использования разных ресиверов в течение месяца чаще всего проблемы возникают именно из-за дешёвого кабеля или плохо зачищенного F-коннектора.
Вот минимальный набор, который гарантирует стабильный приём:
- Спутниковая антенна диаметром 80–95 см — этого достаточно для большинства регионов Украины, чтобы ловить Astra 4A, Hotbird и Amos.
- Универсальный LNB-конвертер с частотами 9750/10600 МГц — стандарт для Ku-диапазона.
- Коаксиальный кабель RG-6 с двойным экранированием и F-коннекторами на обоих концах.
- Спутниковый тюнер (ресивер) с поддержкой DVB-S2, если телевизор не имеет встроенного спутникового приёмника.
- HDMI-кабель длиной до 5 метров или RCA-кабель «тюльпаны» для старых телевизоров.
- Блок питания тюнера и пульты от обоих устройств.
Если планируете смотреть несколько спутников одновременно, понадобится DiSEqC-переключатель. Для закодированных каналов — CAM-модуль с картой оператора.
Подготовка кабеля — основа стабильного сигнала
Многие недооценивают этот этап, а потом удивляются, почему шкала сигнала едва дотягивает до 40 %. Правильно зачищенный кабель уменьшает потери почти до нуля.
Возьмите острый нож или специальный стриппер. Снимите внешнюю изоляцию на 12–15 мм, осторожно отогните оплётку назад. Фольгу срежьте, а внутренний диэлектрик снимите так, чтобы центральная жила выступала на 2–3 мм. Накрутите F-коннектор до упора — жила должна едва выглядывать из отверстия. Проверьте, чтобы ни одна нить оплётки не касалась центральной жилы, иначе будет короткое замыкание.
Качественный F-коннектор и правильная зачистка кабеля — это 70 % успеха всего подключения.
Два главных сценария подключения
Если телевизор имеет встроенный спутниковый тюнер
Многие модели Samsung, LG, Sony и Xiaomi 2020–2026 годов уже оснащены разъёмом «Satellite» или «LNB IN». В таком случае внешний ресивер не нужен.
- Выключите телевизор из розетки.
- Вставьте кабель от антенны в разъём «Satellite» на задней панели.
- Включите телевизор, зайдите в меню «Трансляция» или «Каналы».
- Выберите источник «Спутник» и запустите автоматический поиск.
На телевизорах Samsung 2015–2026 годов путь выглядит так: Меню → Трансляция → Автоматическая настройка → Спутниковая антенна. Система сама предложит список популярных спутников.
Когда нужен внешний спутниковый тюнер

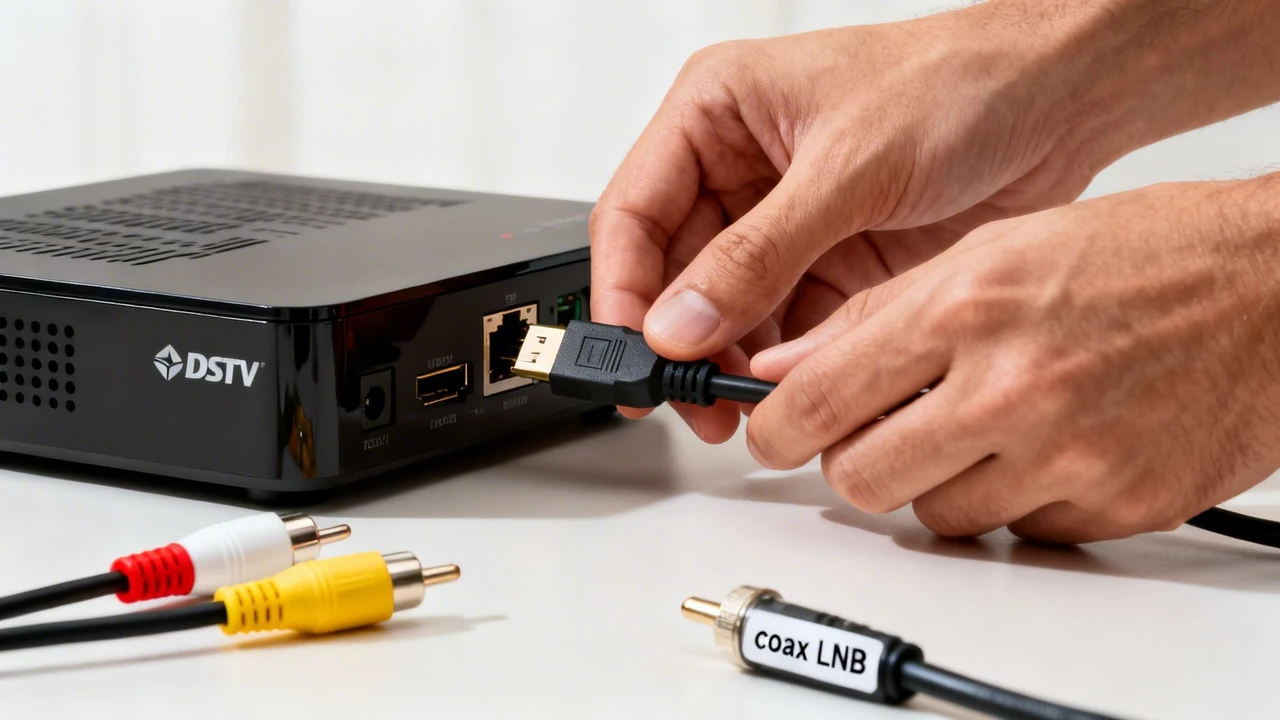

Это классический вариант для большинства пользователей. Сначала кабель от антенны идёт в тюнер, а уже потом картинка передаётся на телевизор.
Последовательность действий:
- Подключите коаксиальный кабель к разъёму «LNB IN» или «SAT IN» на тюнере. Закрутите гайку плотно, но без чрезмерных усилий.
- Соедините тюнер с телевизором одним из доступных способов (см. таблицу ниже).
- Включите блок питания тюнера, затем телевизор.
- На пульте телевизора нажмите кнопку Source / Input и выберите соответствующий вход (HDMI 1, AV и т. д.).
| Способ подключения | Качество изображения | Когда использовать | Особенности |
|---|---|---|---|
| HDMI | Full HD / 4K без потерь | Современные телевизоры | Один кабель для видео и звука |
| RCA («тюльпаны») | SD / HD среднего качества | Старые модели без HDMI | Жёлтый — видео, белый и красный — звук |
| SCART | Хорошо для SD и HD | Телевизоры 2000–2015 годов | Поддерживает RGB, стереозвук |
Данные собраны на основе инструкций производителей и практических тестов (источник: samsung.com/ua, alphativi.kiev.ua).
Настройка тюнера шаг за шагом
После физического подключения на экране появится меню ресивера. Не спешите нажимать кнопки наугад — сначала выставьте параметры антенны.
Войдите в раздел «Установка» или «Антенна». Выберите спутник:
- Astra 4A (4.8°E) — основные украинские каналы
- Hotbird 13°E — европейские и некоторые украинские
- Amos 4°W — дополнительные пакеты
Тип LNB — Universal. Нижняя частота 9750 МГц, верхняя — 10600 МГц. Тон 22 кГц — Auto. Если используете DiSEqC, назначьте порты: например, порт 1 — Astra, порт 2 — Hotbird.
Запустите автоматический поиск. Процесс длится от 5 до 20 минут в зависимости от количества спутников. После завершения сохраните список каналов и отсортируйте их по удобству.
Уровень сигнала должен быть не ниже 70–80 %, качество — выше 60 %. Если показатели слабые — слегка подкрутите антенну и повторите проверку.
Типичные ошибки и как их избежать
В нашей практике мы сталкивались с таким случаем, когда после подключения тюнер показывал «Нет сигнала», а причина оказалась банальной — оплётка кабеля касалась центральной жилы.
Самые распространённые проблемы:
- Неправильный выбор входа на телевизоре — всегда проверяйте Source.
- Слабый контакт F-коннектора — перезатяните гайку.
- Неправильные параметры LNB — вернитесь к заводским 9750/10600.
- Отсутствие питания LNB — включите его в меню тюнера.
- Длинный кабель без усилителя — сигнал теряется уже после 30–40 метров.
Если после всех проверок каналы не появляются, попробуйте другой HDMI-порт или замените кабель. Иногда помогает сброс настроек тюнера до заводских.
Особенности для разных брендов телевизоров
На Samsung путь к настройкам лежит через «Трансляция» → «Автоматическая настройка». На LG — «Настройки» → «Каналы» → «Автопоиск». Xiaomi и Android TV имеют почти идентичное меню: «Каналы» → «Настройки антенны» → «Спутник».
Для телевизоров с CI+ слотом можно обойтись без внешнего ресивера даже для закодированных пакетов — достаточно вставить CAM-модуль. Это экономит место и уменьшает количество проводов.
Когда всё работает, стоит один раз сохранить список каналов на USB-флешку. Если тюнер вдруг «забудет» настройки, восстановление займёт несколько секунд вместо повторного сканирования.
Правильное подключение спутникового тюнера — это не магия, а последовательность аккуратных действий. Один раз сделав всё качественно, вы получите стабильную картинку на годы вперёд, независимо от погоды и капризов провайдеров.
